Земснаряд Ахтарец 1600/45 предназначен для производства дноуглубительных работ, очистки каналов и рек от наносов, а также удаления иловых отложений и водной растительности на мелиоративных каналах, прудах и других водоёмах (на грунтах I…V, СНиП IV-10).
Земснаряд может быть применен для возведения намывных земляных гидросооружений, строительства искусственных островов, добычи местных материалов (песок, гравий, лечебные грязи и т.п.).
Технические характеристики
Количество обслуживающего персонала:
- Багермейстер - 1;
- Машинист – электрик - 1;
| Техническая производительность по пульпе, м3/ч | 2000 |
| Техническая производительность по грунту, м3/час | 300 |
| Установленная мощность, кВт | 640 |
| Наибольшая глубина разработки, м | 18 |
| Диаметр всасывающего и напорного пульпопроводов (внутренний), мм | 426 |
Грунтовый насос Warman.
| Подача, м3/ч | 1400 - 2000 м3/час в зависимости от длины пульпопровода |
| Напор, м | 40-45 |
| Частота вращения, об/мин | 750 |
| Мощность, кВт | 440 |
Приводной двигатель - дизель.
| Тип | Deutz, Германия |
| Номинальная мощность при 1900 (+50, -20) мин-1, кВт) | 440 |
| Частота вращения, макс/мин | 2 272 / 600±50 |
| Давление масла в магистрали при 2100 (+50, -20), мин1,кПа(кг с/см2) | 400…700 |
| Давление масла в магистрали при 700±50,мин-1, кПа(кг с/см2) | не менее 100 (1) |
Система промывки.
| Тип насоса | К 80–50–200 |
| Подача, м3/ ч | 50 |
| Напор, м | 50 |
| Тип электродвигателя | 5A160S243 |
| Мощность, кВт | 15 |
| Частота вращения, об/мин | 925 |
Система гидроразмыва.
| Тип насоса | 1Д500-63А |
| Подача, м3/ ч | 500 |
| Напор, м | 63 |
| Тип электродвигателя | 5АМ280S4 У3 |
| Мощность, кВт | 110 |
| Частота вращения, об/мин | 975 |
Лебедки технологические.
| Рамоподъемная, тип | ЛЭТ-3.000.00 |
| Количество, шт. | 1 |
| Тяговое усилие, тс | 3 |
| Папильонажная, тип | ЛЭТ-3.000.00 |
| Количество, шт. | 4 |
| Тяговое усилие, тс | 3 |
| Управление рабочим органом и вспомогательными механизмами | дистанционное электрическое |
Габаритные размеры земснаряда, м.
| Длина (с поднятым рыхлителем) | 16,0 |
| Ширина | 6,0 |
| Высота | 4,75 |
| Осадка земснаряда (средняя), м | 0,50 |
| Высота борта, м | 1,30 |
| Масса земснаряда с гидроразмывом (без горючего, масла и охлаждающей жидкости), кг | от 25000 |
Габаритные размеры наиболее тяжелой части земснаряда, разобранного для перевозки (средний понтон с оборудованием без кабины), м.
| Длина (с поднятым рыхлителем) | 15,3-30,0 |
| Ширина | 3,3 |
| Высота | 2,95 |
| Масса наиболее тяжелой части земснаряда, т | 10-24 |
Краткое описание конструкции земснаряда Ахтарец 1600/45
Корпус
Корпус земснаряда состоит из трех понтонов, центрального и двух боковых (по одному с каждого борта). Соединения понтонов между собой выполнены на болтах. Центральный понтон разделен на три герметичных отсека. В среднем отсеке расположено насосно-силовое оборудование, электроагрегат и вспомогательные системы.
Надстройка
Надстройка – металлическая, сборно-разборной конструкции, в которой находится пульт управления.
Грунтонасосная установка
Дизель (электродвигатель) и грунтовый насос установлены в центральном понтоне на общей раме и соединены между собой втулочно-пальцевой муфтой.
Системы
Для обеспечения работы грунтового насоса земснаряд оборудован системой технического водоснабжения, обеспечивающей своей работой отжим пульпы в землесосе и набор вакуума.
Лебедки
Рамоподъемная лебедка служит для подъема и опускания рамы. Папильонажные лебедки предназначены для обеспечения рабочих перемещений земснаряда по забою.
Судовые устройства
На земснаряде предусмотрены: леерное устройство, спасательные и противопожарные средства.
Электрооборудование
Все технологическое оборудование управляется кнопками и джойстиками с пульта управления, оснащенного соответствующими приборами. Пульт позволяет произвести аварийную остановку всех механизмов земснаряда.
Все требования к выполнению работ выдерживаются в соответствии с существующим проектом (освещение, сигнализация, контрольно-измерительные приборы и т. д.). Если вас заинтересовала аренда данного земснаряда, то вы можете связаться с нашими менеджерами и они проконсультируют вас по данному вопросу.

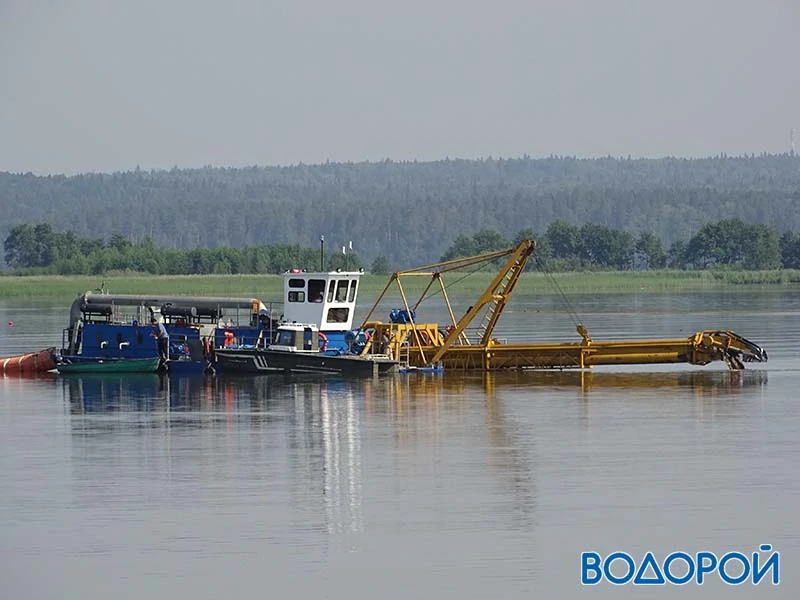

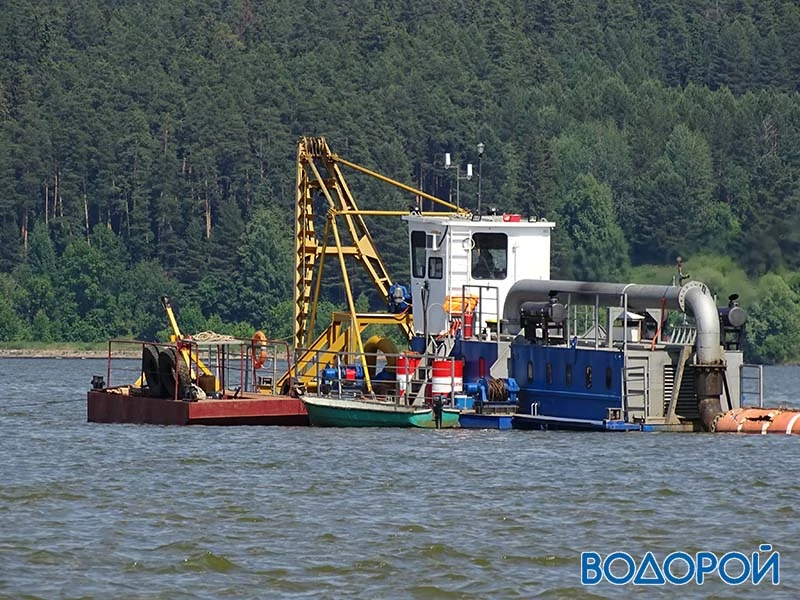

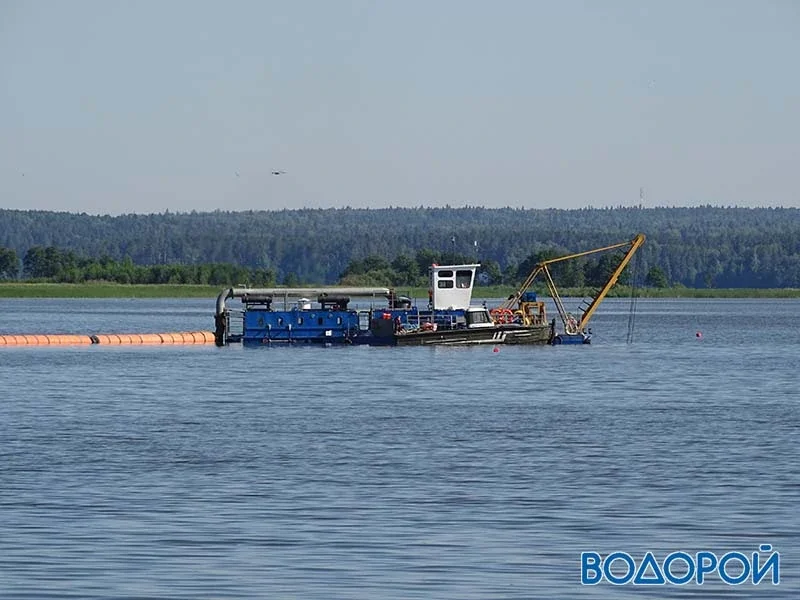

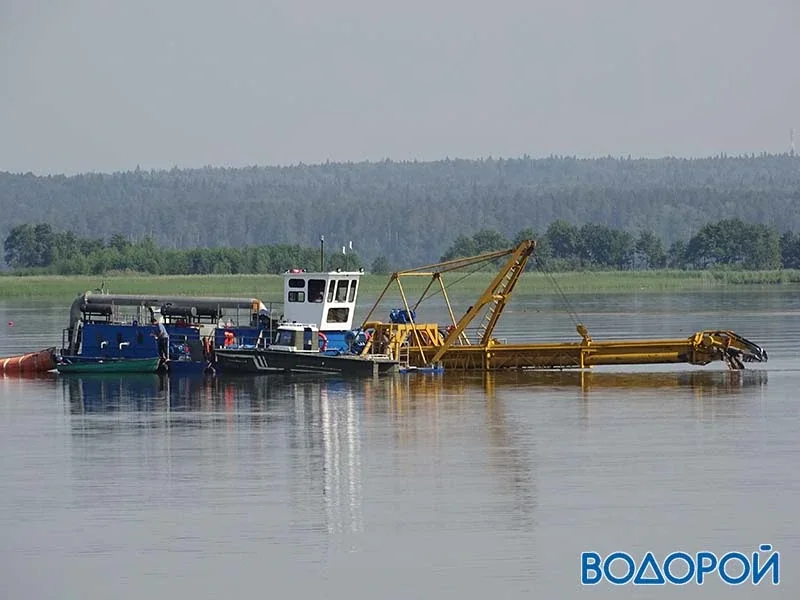

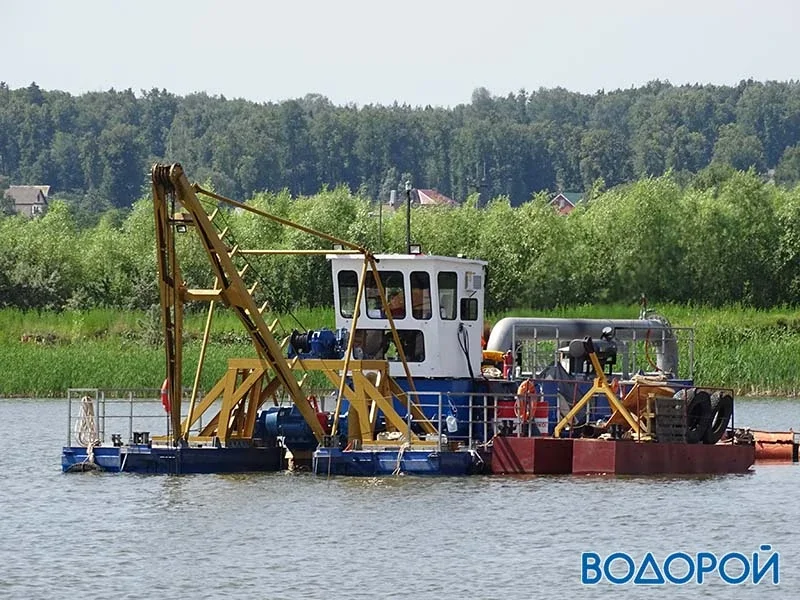

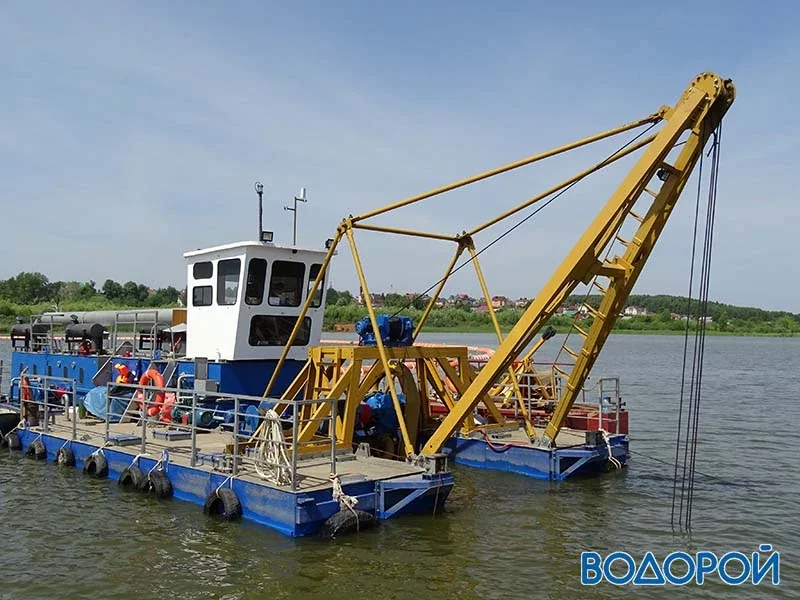

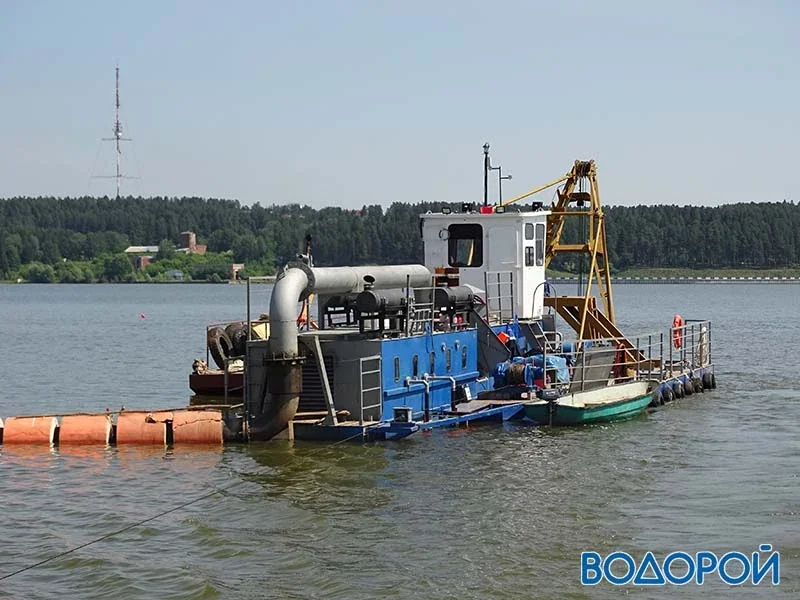

Обзор земснаряда Ахтарец 1600/45
Легкие грунты (пески и неплотные супеси) разрабатывают всасывающим наконечником. При добыче песка, ПГС насыщение пульпы до 25% и максимальная производительность до 300м3 в час по грунту. Эксплуатация земснаряда допускается в интервале температур от минус 5С до плюс 45С. скорость течения воды не более 1 м/с, глубина воды в забое не менее 0,8 м, высота волны не более 0,5 м.
