Разработка подводных траншей: технологии и оборудование

Подводные траншеи создаются для различных целей, среди которых:

• Прокладка магистральных трубопроводов через водные преграды
• Устройство подводных переходов для инженерных коммуникаций
• Прокладка кабельных линий по дну водоемов
• Создание дюкеров для пересечения водных преград
• Берегоукрепительные работы

Заглубление трубопроводов и кабелей в дно водоема защищает их от механических повреждений, воздействия течений, ледоходов и судоходства.

Величина заглубления определяется проектом в соответствии с нормативными требованиями и зависит от конкретных условий водоема.

Существует несколько основных способов разработки подводных траншей, выбор которых зависит от характеристик грунта, глубины водоема, объема работ и доступного оборудования.

Разработка траншей земснарядами

Для водоемов с глубиной свыше 2 м и шириной от 20 м могут быть использованы земснаряды. Новейшие модели этой техники справляются с задачами на глубинах до 40 м, обеспечивая выработку от 200 до 2000 кубометров грунта в час. Технологический цикл состоит из трех основных этапов: извлечения донных отложений, их поднятия на поверхность и последующей транспортировки.

Извлеченный материал размещают либо параллельно сформированной подводной траншее в виде отвала, либо доставляют в специально подготовленную карту намыва.

Использование плавающих экскаваторов

Подводные траншеи на вязких грунтах или при глубине более одного метра разрабатываются плавающими экскаваторами, которые комплектуются специальными насадками — землесосами или экскаваторными ковшами.

Этот метод позволяет точно контролировать глубину и ширину траншеи.

Применение канатно-скреперных установок

Канатно-скреперные установки, состоящие из скреперного ковша, головной и хвостовой опор с блоками, комплекта канатов и скреперной лебедки, используются для разработки траншей длиной до 150 м практически во всех грунтах, включая разрыхленную скальную породу.

Гидромониторная разработка

При разработке траншей подводными гидромониторами отпадает необходимость подъема и транспортирования грунта. Этим способом устраивают подводные траншеи шириной по дну до 5 м и глубиной до 1 м. Метод основан на размывании грунта струей воды высокого давления.

Использование подводных траншеекопателей

Механизмы для создания траншей под водой, работающие по принципу размыва грунта водяными струями, обеспечивают заглубленную прокладку коммуникаций с наименьшими расходами при подходящих характеристиках донных отложений.

Эти установки перемещаются по дну водоема на буксире и вырабатывают выемки с требуемыми проектом размерами.

Для выполнения работ по устройству подводных траншей применяется специализированное оборудование, обеспечивающее точность и безопасность процесса.

Плавающие экскаваторы

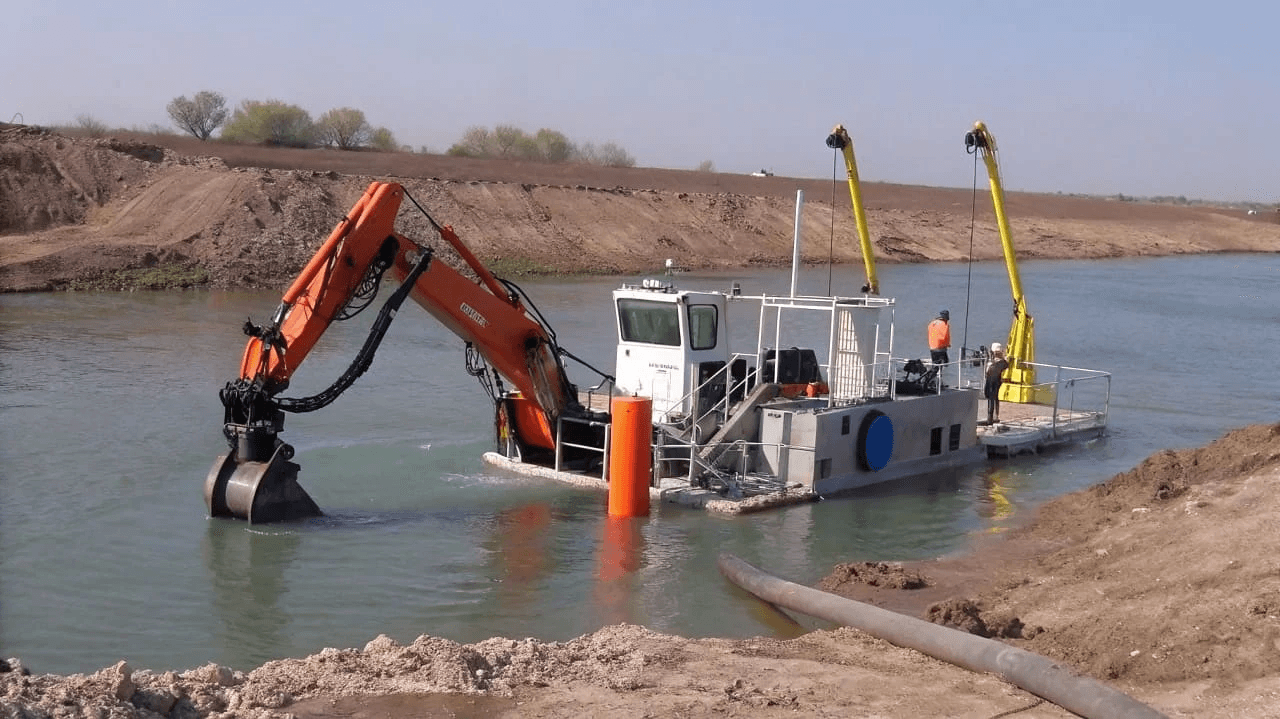

Плавающие экскаваторы — например, Volvo, Waterking, Big Float — представляют собой универсальные машины, способные работать как на суше, так и на воде. Они оснащены понтонами, обеспечивающими плавучесть, и специальными удлиненными стрелами для работы на глубине.

Экскаваторы могут комплектоваться различными рабочими органами в зависимости от типа грунта и характера работ.

Земснаряды

Земснаряды — это плавучие установки, предназначенные для извлечения грунта из-под воды. Они оснащены грунтозаборным устройством, насосами для транспортировки пульпы и системой трубопроводов для перемещения извлеченного грунта. Современные земснаряды имеют высокую производительность и могут работать на значительных глубинах.

Компания «Водорой» имеет в своем распоряжении обширный парк земснарядов, которые подходят для задач любой сложности:

• WATERMASTER CLASSIC III;
• WATERMASTER CLASSIC IV;
• Ахтарец 1600/45;
• Ц480Д.

Подводные траншеекопатели

Подводные траншеекопатели представляют собой специализированные устройства для формирования траншей на дне водоемов. Они включают:

• направляющую воронку
• напорный шланг
• центробежный насос
• несущую раму
• гидроцилиндр с датчиком положения
• коллектор размывателя с форсунками

Траншеекопатели малой мощности могут работать на глубине до 200 метров.

Гидромониторы

Гидромониторы используются для размыва грунта струей воды высокого давления. Эффективны при работе с песчаными и илистыми грунтами, позволяя формировать траншеи без необходимости подъема грунта на поверхность.

Точность выполнения работ по устройству подводных траншей во многом зависит от применяемых систем навигации и позиционирования. Технологии, которые используют в своей работе профессионалы, позволяют с высокой точностью определять положение оборудования под водой.

1. Динамическое позиционирование

   Системы динамического позиционирования обеспечивают удержание судна или плавсредства в заданной точке с помощью подруливающих устройств. Они используют данные от различных датчиков и референсных систем для автоматического управления движителями.
2. Подводные системы позиционирования

   Под водой системы позиционирования используют гидролокаторы, или сонары, реагирующие на расположенные на морском дне транспондеры. Транспондеры отвечают на звуковые сигналы, излученные судном, что позволяет измерять расстояние и направление.
3. Системы с натянутым тросом

   Система с натянутым тросом — это обычно лебедка с самонатяжением, со стальным тросом, прикрепленным к грузу на дне. Трос находится под постоянным натяжением и проходит через карданный подвес с измерительным блоком, собирающим данные о направленном угле троса. Таким образом определяется относительное смещение судна.
4. Современные навигационные системы

   Для обеспечения точной ориентации землесосной и землеройной техники при подводных работах применяются специальные системы навигации. Например, система позиционирования TOPCON 3Dxi, которую используют специалисты компании «Водорой» при выполнении сложных задач. Она обеспечивает исключительную точность определения положения.

Процесс разработки подводных траншей включает несколько этапов, каждый из которых требует тщательной подготовки и контроля.

Подготовительные работы

До начала работ по формированию траншей на дне водоемов проводится ряд обязательных подготовительных мероприятий:

1. Измерение глубин с помощью эхолота и составление фактического профиля дна
2. Сравнение полученного профиля с проектным
3. Выполнение водолазных работ в створе перехода для выявления затонувших предметов
4. Установка систем навигации и позиционирования

Разработка траншеи

Рытье траншеи под водой можно выполнять как до того, как положат трубу, так и после — если использовать спецтехнику, что заглубляет уже уложенный трубопровод. Как именно это делать — решают на стадии проекта и обязательно согласовывают с профильными службами.

Ширину подводной траншеи по дну рассчитывают, исходя из диаметра трубы вместе с защитной и балластной оболочкой, плюс добавляют запас на допустимые отклонения.

Укладка трубопровода

После разработки траншеи или одновременно с ней выполняется укладка трубопровода. Существует несколько методов укладки:

• Протаскивание плетей трубопровода по дну
• Укладка с трубоукладочного судна
• Метод свободного погружения.

Засыпка траншеи

Подводные траншеи с уложенным трубопроводом засыпают местным грунтом, если в проекте не предусмотрены особые условия. Засыпку можно выполнять рефулированием грунта земснарядами или с использованием плавучих транспортных средств.

Устройство подводных траншей — сложный технологический процесс, требующий специализированного оборудования и опыта.

Компания «Водорой» предлагает экспертные решения в области гидротехнических работ, включая разработку подводных траншей и котлованов.

Техническая оснащенность

Компания располагает современным оборудованием для выполнения работ любой сложности:

• Плавающими экскаваторами Waterking и Big Float
• Гусеничным экскаватором Doosan DX 300
• Экскаватором Volvo EC 220 DLR (EIK) с системой позиционирования TOPCON 3Dxi.

В ходе гидротехнических работ специалисты компании «Водорой» активно применяют маломерные плавсредства для оперативной доставки грузов и оборудования к месту проведения работ, в том числе баржу при устройстве подводных траншей.

Квалифицированный персонал

Специалисты компании имеют большой опыт выполнения гидротехнических работ и постоянно повышают свою квалификацию. Это позволяет решать задачи любой сложности с высоким качеством.

Комплексный подход

Компания «Водорой» предлагает полный цикл работ по устройству подводных траншей:

• Разработку проектов производства работ
• Подготовительные работы
• Разработку траншей
• Укладку трубопроводов
• Засыпку траншей
• Контроль качества выполненных работ

Современные технологии и оборудование позволяют разрабатывать подводные траншеи с высокой точностью и безопасностью.

Компания «Водорой» оказывает услуги по устройству подводных траншей с использованием современного оборудования и эффективных технологий. Обращение к профессионалам гарантирует качественное выполнение работ в соответствии с проектом и нормативными требованиями.

Для получения дополнительной информации и заказа услуг по разработке подводных траншей оставьте заявку на сайте.
