Разовый промер глубины и профессиональное измерение водоема решают разные задачи. Для рыбалки или бытовой оценки пруда достаточно примерных показаний эхолота. Для дноуглубления, строительства причала, берегоукрепления, подводной траншеи или оценки донных отложений нужны данные с координатами, высотной привязкой, проверкой качества и понятной методикой.
Компания «Водорой» рассматривает акватории как инженерные объекты: выполняет гидрографические и геодезические измерения, анализирует донный рельеф, готовит материалы для проектировщиков и использует данные промера при дноуглублении и гидротехнических проектах. Такой подход снижает риск ошибок в кубатуре грунта, проектных отметках и инженерных решениях.
Что учитывать при измерении глубины водоема
Главный вопрос перед началом работ — до какого горизонта измерять глубину. На твердом песчаном или каменистом основании ответ обычно очевиден. На заиленных прудах, водохранилищах, реках с наносами и участках с растительностью эхолот может получить первый устойчивый отклик не от плотного грунта, а от верхней границы ила, взвеси или водорослей.
Так появляется эффект «ложного дна». Для навигационного промера один горизонт может быть допустимым, а для дноуглубления или оценки выемки нужен другой. Если это не зафиксировать в техническом задании, подрядчики могут получить разные глубины на одном объекте и формально оба будут опираться на свои измерения.
Для сложных грунтов применяют двухчастотные эхолоты и контрольные промеры. Высокая частота лучше фиксирует верхний плотный слой, низкая частота может проходить глубже в мягкие отложения. Итоговая методика выбирается после анализа задачи, мутности воды, растительности, толщины ила и требований к отчетным материалам.
Методы измерения глубины и батиметрической съемки
Ручной промер глубины лотом и вехой
Подходят для локальной проверки на мелководье, приемки отдельных отметок или обследования малых участков. Метод прост, но не дает полноценной цифровой модели дна и плохо работает на течении, при волнении и на неровном рельефе.
Однолучевой эхолот для промера глубин
Эхолот измеряет глубину под датчиком по галсам. Это рабочий вариант для рекогносцировки, вытянутых объектов, небольших акваторий и контроля отдельных профилей. Ограничение в том, что рельеф между галсами интерполируется: локальная яма, свая, валун или резкий перепад могут оказаться между линиями промера.
Многолучевой эхолот для измерения глубины

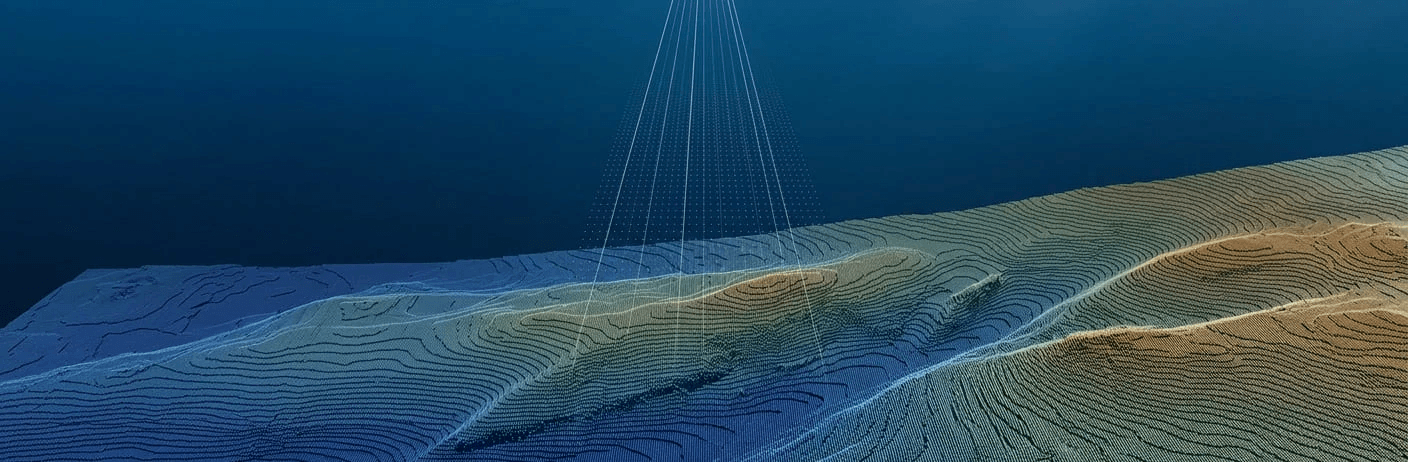

Многолучевой эхолот формирует широкую полосу промера и дает сплошное покрытие донной поверхности. Метод подходит для детальной батиметрической съемки, поиска опасных объектов, контроля дноуглубления, проектирования причалов, портовой инфраструктуры и гидротехнических сооружений. Для качественного результата нужны калибровка системы, учет качки судна, профиль скорости звука в воде и точная координатная привязка.
Гидролокатор бокового обзора для обследования дна
Помогает увидеть, что лежит на дне: затонувшие предметы, трубопроводы, валуны, сваи, крупный мусор, бровки и аномалии. Это не замена эхолоту для расчета глубин, а дополнительный инструмент для поиска и классификации объектов.
Топобатиметрия и лазерное сканирование мелководья
Топобатиметрический LiDAR, фотограмметрия и спутниковая батиметрия полезны на мелководье и в прибрежной зоне водоема. Их применимость зависит от прозрачности воды, освещения, волнения и наличия калибровочных промеров. Для мутных водоемов и инженерной приемки такие методы обычно требуют подтверждения прямыми измерениями.
Точность измерения глубины водоема
Точность промера глубин нельзя оценивать только по паспорту эхолота. Итоговая неопределенность складывается из нескольких источников:
- геодезическая привязка судна или беспилотной платформы;
- осадка датчика и изменение осадки при движении;
- качка, крен и дифферент судна;
- скорость звука в воде, зависящая от температуры, минерализации и давления;
- приведение отметок к принятой высотной основе;
- синхронизация эхолота, приемника ГНСС, датчика движения и другого оборудования;
- шаг галсов и плотность покрытия;
- камеральная обработка, фильтрация выбросов и контроль качества.
Поэтому корректный вопрос подрядчику звучит не «какая паспортная погрешность у эхолота», а «как будет рассчитано и подтверждено качество всей измерительной схемы». Для проектных задач в отчете должны быть указаны оборудование, методика, система координат и высот, параметры контроля, дата съемки и условия на объекте.
Нормативы для гидрографической съемки
Для гидрографических работ и измерения глубин можно использовать международный стандарт IHO S-44 как международный ориентир по классам гидрографических съемок и оценке общей вертикальной и горизонтальной неопределенности с доверительной вероятностью 95 %.
Для российских инженерных изысканий применяют:
- Градостроительный кодекс РФ;
- Постановление Правительства РФ от 19.01.2006 № 20 «Об инженерных изысканиях для подготовки проектной документации, строительства, реконструкции объектов капитального строительства»;
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения»;
- СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства. Общие правила производства работ».
Для конкретного объекта состав нормативов зависит от вида строительства, стадии проектирования, требований заказчика, экспертизы и условий договора.
Если съемка нужна для дноуглубления, строительства или реконструкции, нормативные требования лучше закрепить в техническом задании до выхода на воду. Для работ, связанных с изменением дна или берегов водного объекта, дополнительно учитывают требования Водного кодекса РФ и условия разрешительной документации. Это помогает избежать споров о системе высот, допустимой погрешности, составе отчетных материалов и пригодности данных для проектирования.
Техническое задание на промер глубин
Хорошее ТЗ на измерение глубины отвечает на практические вопросы:
- цель работ — дноуглубление, проектирование, обследование, расчет объема, поиск препятствий или приемка;
- границы акватории и требуемая плотность покрытия;
- какой горизонт считать дном на мягких грунтах;
- система координат и высотная основа;
- требования к допустимой погрешности и проверке качества;
- нужны ли профили, батиметрическая карта, цифровая модель рельефа, ведомость объемов;
- форматы передачи данных для проектировщика или службы эксплуатации;
- ограничения по срокам, уровню воды, судоходству и доступу на объект.
Если исходных данных мало, «Водорой» может помочь сформулировать задание после короткого обследования и анализа цели проекта. Для проектных организаций это особенно важно: корректное ТЗ экономит время на согласованиях и снижает риск повторной съемки.
Что получает заказчик после измерения глубины
Итог профессионального промера — не список отметок, а комплект материалов, по которому можно принимать инженерные решения. В зависимости от задачи заказчик получает такие материалы:
- батиметрическую карту с изобатами;
- цифровую модель донного рельефа;
- продольные и поперечные профили;
- облако точек или сетку глубин в согласованном формате;
- кубатуру выемки, намыва или донных отложений;
- схему галсов и проверочных линий;
- технический отчет с описанием оборудования, методики, систем координат и высот, условий измерений и проверки качества.
Для дноуглубления такие материалы помогают оценить кубатуру грунта, выбрать технику, определить сроки и проверить итог после выполнения проекта. Для проектировщика они становятся исходной основой для причалов, берегоукрепления, подводных переходов, каналов и других сооружений на воде.
Когда нужны гидрографические и гидротехнические услуги «Водорой»
Обращаться за гидрографической съемкой стоит до подготовки сметы и выбора технологии. На практике это особенно важно, если:
- водоем заилен, зарос растительностью или имеет сложный рельеф;
- нужно определить кубатуру дноуглубления;
- планируется строительство причала, пирса, дамбы или берегоукрепления;
- требуется разработка подводной траншеи;
- на дне могут быть препятствия, мусор, сваи или старые коммуникации;
- данные о глубинах нужны проектировщику, экспертизе или техническому заказчику.
«Водорой» выполняет инженерно-геодезические услуги на акваториях, гидрографические работы, промер глубин, дноуглубление и гидротехнические работы. Если вы готовите проект или тендер, можно передать нам границы участка, цель съемки и имеющиеся материалы — мы подскажем состав работ, формат результата и ориентировочные сроки.
Частые вопросы об измерении глубины водоема
Бытовой эхолот показывает ориентировочную отметку и помогает читать рельеф для рыбалки. Профессиональный промер дает координаты, высотную привязку, проверку качества и отчетные материалы, которые можно использовать для проектирования, оценки кубатуры и приемки проекта.
Ложное дно — это акустический отклик от ила, взвеси или растительности, который принимается за отметку дна. На заиленных участках это может исказить отметки и оценку выемки. Чтобы снизить риск, в ТЗ фиксируют расчетный горизонт дна и подбирают подходящую частоту эхолота и метод контроля.
Для предварительной оценки иногда достаточно однолучевого эхолота. Для детальной оценки кубатуры, поиска локальных препятствий и проверки итоговых отметок чаще нужен многолучевой эхолот со сплошным покрытием донной поверхности. Окончательный выбор зависит от площади, глубины, рельефа, требований к точности и бюджета.
Причины обычно связаны с разными системами высот, уровнем воды на дату съемки, частотой эхолота, плотностью галсов, камеральной обработкой и трактовкой мягких отложений. Поэтому отчет должен объяснять методику, оборудование, приведение глубин и контроль качества.
Стабильная сантиметровая погрешность по всей акватории редко бывает реалистичным обещанием. Для инженерных задач корректнее говорить о расчетной неопределенности съемки и о классе работ. На нее влияют глубина, волнение, скорость звука в воде, качество привязки, плотность покрытия и обработка данных.
Достаточно передать схему или координаты акватории, цель работ, ориентировочные глубины, требования к результату и сроки. Если есть старые планы, проектные отметки, данные о донных отложениях или требования экспертизы, их лучше приложить сразу — это поможет точнее оценить состав и стоимость услуги.
