Топографическая съемка: геодезические работы для создания планов местности

Топографическая съемка (топосъемка) — это определение рельефа, границ объектов и их взаимного расположения. Итогом работ становится точная схема местности с указанием всех особенностей ландшафта и построек.

На топографическом плане отображаются:

• Рельеф местности: высотные отметки, горизонтали, овраги, насыпи.
• Объекты недвижимости: здания, сооружения, их контуры и высоты.
• Гидрография: реки, озера, каналы, береговые линии.
• Растительность: границы лесных массивов, отдельные деревья.
• Инженерные системы: наземные и подземные сети — газопроводы, водопроводы, канализация, линии электропередачи и связи.

Топосъемка необходима для решения следующих задач:

• Получение разрешения на строительство или реконструкцию.
• Разработка проектной и рабочей документации.
• Подключение территории к сетям газо- и водоснабжения, электричеству.
• Проведение кадастровых работ, уточнение границ земельного участка.
• Разработка проектов ландшафтного дизайна и благоустройства.
• Расчет объемов земляных работ.

Виды топографических съемок: выбор оптимального решения для вашей задачи

Выбор вида и масштаба топосъемки зависит от целей и характеристик территории.

Классификация по масштабу:

• Масштаб 1:500
  Наиболее востребованный. Используется для проектирования на застроенных территориях, разработки генеральных планов, планов благоустройства и подключения инженерных сетей. Обеспечивает максимальную детализацию.
• Масштаб 1:1000
  Применяется для проектирования дорог, трубопроводов на незастроенных территориях или для составления схем планировочной организации земельного участка.
• Масштаб 1:2000 и 1:5000
  Используются для разработки планировки крупных районов, промышленных зон и для проектирования протяженных линейных сооружений.

Специализированные виды топосъемок:

• Подеревная съемка
  Включает фиксацию точного местоположения, породы и диаметра каждого дерева на территории. Необходима для получения порубочного билета и проектов благоустройства.
• Съемка подземных коммуникаций
  Проводится с использованием трассопоискового оборудования для определения точного положения и глубины залегания трубопроводов и кабельных линий.

Выполнение инженерно-геодезических изысканий разделено на три последовательных этапа, что обеспечивает контроль точности на каждой стадии.

1. Подготовительный этап
   Инженеры изучают техническое задание, собирают и анализируют имеющиеся картографические материалы и данные о районе, где планируется проведение съемок. Составляется программа изысканий и получается разрешение на их проведение.
2. Полевой этап
   Геодезисты выезжают на местность для проведения измерений. Создается опорная геодезическая сеть, после чего выполняется съемка рельефа, всех объектов и коммуникаций с помощью специализированного оборудования.
3. Камеральный этап
   В офисе происходит обработка полученных данных. Инженеры составляют топографический чертеж в цифровом виде, формируют технический отчет и согласовывают расположение инженерных сетей с эксплуатирующими организациями.

Современное геодезическое оборудование и технологии

Точность и скорость выполнения топосъемок напрямую зависят от используемых технологий. Парк техники «Водорой» включает:

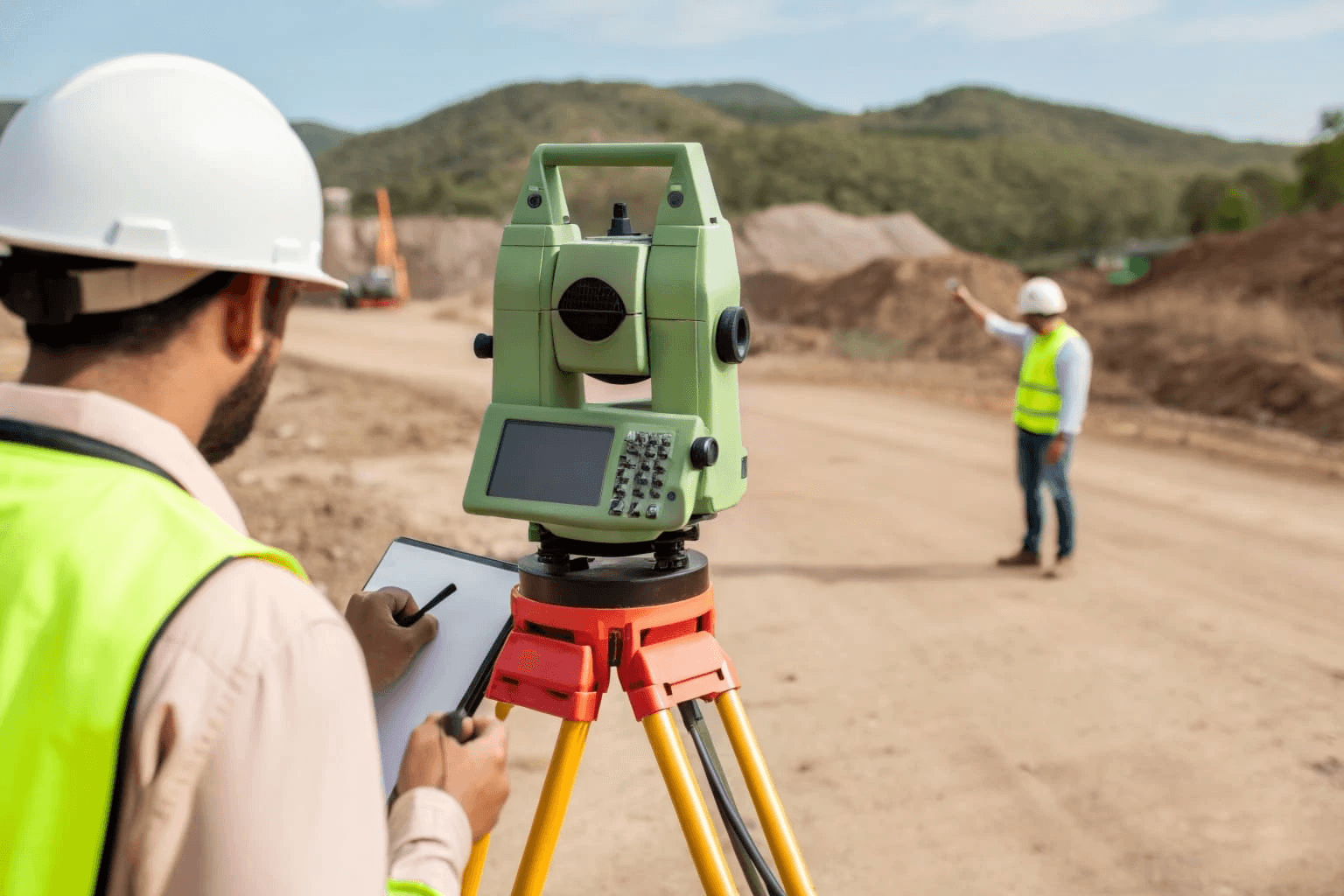

• Электронные тахеометры
  Обеспечивают высокую точность угловых и линейных измерений при съемке рельефа и деталей местности.
• Спутниковые GPS/ГЛОНАСС-приемники
  Позволяют быстро определять координаты точек на больших площадях с сантиметровой точностью.
• Беспилотные летательные аппараты (БПЛА)
  Применяются для аэрофотосъемки крупных и труднодоступных территорий. Технология сокращает сроки полевых топографических съемок и позволяет создавать детальные ортофотопланы.
• Трассоискатели
  Используются для обнаружения подземных коммуникаций и определения глубины их залегания без вскрытия грунта.

Итоговая стоимость топографической съемки зависит от площади участка и его застроенности.

• Для небольших участков до 0,25 га цена начинается от 6 000 руб. для незастроенных территорий и от 7 000 руб. для застроенных.
• Для территорий площадью от 0,25 до 1 га стоимость стартует от 10 000 руб. на незастроенной территории и от 15 000 руб. на застроенной.
• Для объектов свыше 1 га цена рассчитывается по договоренности, с учетом особенностей рельефа, доступности и требований к детализации.

Для получения точного коммерческого предложения с расчетом стоимости для вашего объекта, пожалуйста, заполните форму заявки или свяжитесь с нашим специалистом.

Что влияет на итоговую цену

• Площадь и конфигурация территории
  Чем больше площадь, тем выше объем геодезических исследований.
• Выбранный масштаб
  Крупномасштабные съемки (1:500) требуют большей детализации и являются более трудозатратными.
• Сложность рельефа
  Выполнение топосъемки на пересеченной местности с большими перепадами высот требует больше времени.
• Плотность застройки и наличие растительности
  Большое количество зданий и густая растительность усложняют проведение измерений.
• Наличие и количество инженерных коммуникаций
  Их поиск и согласование требуют дополнительных временных затрат.
• Срочность выполнения.
• Удаленность участка от базы.

• Опыт и репутация
  Работаем с 2012 года. Выполнили более 210 проектов для крупных промышленных и государственных заказчиков.
• Собственные ресурсы
  Располагаем парком высокоточного геодезического оборудования и штатом аттестованных инженеров. Это гарантирует оперативность и независимость от субподрядчиков.
• Финансовые гарантии
  Закрепляем стоимость и сроки выполнения в договоре. Предоставляем банковскую гарантию на исполнение обязательств.
• География работ
  Выполняем инженерные изыскания на всей территории Российской Федерации, от Калининграда до Сахалина.
• Комплексный подход
  Готовы выполнить весь спектр услуг: от топосъемки до проектирования и строительства.

Результаты топографических съемок являются обязательным документом для широкого круга задач:

• Строительство
  Топографический план служит базой для создания генплана, архитектурных решений, транспортных магистралей и инфраструктурных объектов.
• Присоединение к коммуникациям
  Техусловия на подсоединение к газопроводу, водопроводу или электросети выдают только при наличии топосъемки с отмеченными действующими коммуникациями.
• Земельно-кадастровые операции
  Информация применяется для определения границ участков, их корректировки и официального оформления.
• Благоустройство территории
  Геодезические измерения позволяют грамотно спланировать ландшафт, разместить тропинки, искусственные водоемы и растительность.
• Промышленность
  Топографическая съемка применяется для мониторинга деформаций зданий, подсчета объемов сыпучих материалов на складах и контроля за разработкой карьеров.
