Батиметрическая съемка
Батиметрическая съемка — это исследование рельефа дна и профиля различных водных объектов, которое необходимо при составлении топографических, навигационных планов или карт. Сочетается с измерением глубины водоема, толщины илового покрова, а также с топографической съемкой прибрежной полосы.
Почему за этой услугой стоит обращаться в «Водорой»?
- Специализация компании — гидротехнические и гидрографические работы
- Сертифицированное профессиональное оборудование
- Команда со стажем более 10 лет
- Выезд по всей территории РФ
Правовая документация
Когда требуется услуга
Услугу батиметрической съемки рельефа дна заказывают в условиях, когда требуется определить характеристики водоема, моделировать его гидродинамику. В первую очередь важно отслеживать состояние водной экосистемы, количество иловых отложений, мусора (они влияют на химический состав воды), а также делать прогнозы затоплений и вовремя их предотвращать.
Таким образом, батиметрические измерения проводят:
- при изучении, мониторинге, контроле состояния экосистемы, а также рельефа дна;
- при их очистке — удалении мусора, ила, при углублении дна;
- при поиске утонувших объектов;
- при организации безопасного судоходства;
- при проектировании, строительстве, мониторинге инженерных сооружений по берегам водоемов, в зоне шельфа.
По итогам батиметрии можно получить данные, позволяющие с высокой точностью рассчитать объем и стоимость намеченных при водоеме работ.
Цели и задачи батиметрической съемки
Основная цель работ — такая же, как при топографической съемке (сбор данных о рельефе местности), с той разницей, что объектом исследования выступает поверхность грунта под водой. Это сопряжено с рядом специфических сложностей и требований при проведении работ, которые также зависят от типа водоема — река, пруд, прибрежная морская зона, озеро и др.
Полученные в ходе гидрографических обследований и измерений данные универсальны и могут использоваться в различных целях.
Этапы оказания услуги
Батиметрическая съемка осуществляется по отлаженной технологии, включающей четыре этапа:
- Сбор данных о водоеме, его прибрежной зоне.
- Разработка технического задания, сметы для батиметрической съемки.
- Реализация батиметрических изысканий на водоеме и прилегающих территориях:
- специалисты фиксируют пространственные координаты с помощью тахеометра, спутникового оборудования и пр.;
- измеряют глубину при помощи всевозможных приборов — телескопических вех (до 2 м глубины), гидрографических эхолотов, лидаров (аналогов лазерных дальномеров).
Что получает заказчик
По результатам работ, в зависимости от исходных задач, заказчику предоставляются:
Технический отчет.
Топографические, инженерно-топографические планы в различном масштабе (от 1:500 до 1:10000), цифровые карты для масштабов 1:10000 или 1:25000.

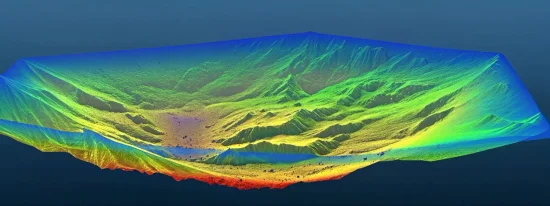

Трехмерная TIN- или GRID-модель рельефа дна с указанием площади его поверхности, объема водяной массы.
Большинство материалов формируется в цифровом виде.
Как можно убедиться, работы в данной области достаточно сложны. Поэтому стоимость каждого заказа — батиметрической съемки дна реки, озера, пруда, морской прибрежной территории — всегда рассчитывается индивидуально.
Часто задаваемые вопросы
Какие задачи решает батиметрическая съёмка?
Она определяет глубины и строит цифровую модель рельефа дна для проектирования, расчёта объёмов дноуглубления, контроля заносимости и приёмки работ. Методика зависит от задачи: для общего плана и детального контроля нужны разные шаги промерных линий, оборудование и требования к точности.
Что нужно подготовить до выхода специалистов на воду?
Заказчик передаёт границы акватории, цель съёмки, систему координат и высот, требуемые форматы, известные отметки уровня воды и сведения о препятствиях. Также согласуют место спуска плавсредства и доступ к берегу. Если технического задания нет, его формируют до полевого этапа вместе с проектировщиком.
От чего зависит точность батиметрических измерений?
На результат влияют характеристики эхолота и позиционирования, шаг промеров глубин, скорость судна, волнение, течение, учёт уровня воды и параметры распространения звука. Точность оценивают не одной паспортной цифрой оборудования: важны тарировка, контрольные галсы и корректная камеральная обработка.
Когда нужен многолучевой, а когда однолучевой эхолот?
Однолучевой эхолот измеряет глубины вдоль отдельных профилей и подходит для задач с обоснованным шагом галсов. Многолучевая система формирует более плотное покрытие полосы дна и полезна для сложного рельефа, поиска локальных объектов и детального контроля. Выбор определяют требуемая полнота покрытия и экономика съёмки.
Как по съёмке рассчитывают объём донного грунта?
Строят сопоставимые цифровые модели по исходной и контрольной съёмкам, выполненным в одной системе координат и высот и с единым уровнем отсчёта. Разность поверхностей интегрируют только в согласованных границах разработки. В отчёте фиксируют метод расчёта, сетку модели и участки, где данных недостаточно.
Какие материалы получает заказчик?
Состав выдачи обычно включает план глубин и изобат, промерные профили, каталог точек, цифровую модель рельефа и технический отчёт с методикой и контролем качества. Форматы DWG, PDF, таблицы или поверхности для проектного ПО согласуют заранее, чтобы результаты можно было сразу использовать в расчётах и рабочей документации.
